作者：李继峰





    近年来，各煤矿地面平交道口机车碰人事故时有发生。皖北煤电钱营孜矿运输区工程技术人员通过技术整合，研制出一套新型的平行交道口行人通道安全门自动闭锁报警装置，实现“警鸣，门关,车过”，杜绝平交道口运输事故。

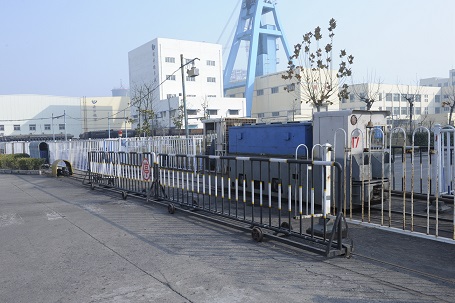

    这套自动控制闭锁装置由安全门、电机控制箱、PLC电磁感应传感器、红外线传感器、电机、变速箱、报警器、自动控制箱组成。在运输轨道上人行通道口两侧，各安置一个安全门，安全门由两个电机控制移动，安全门的移动距离分别由两个电磁感应传感器控制。在机车运输轨道上放置多个轨道传感器，电磁感应传感器与轨道传感器的信号分别传送到自动控制箱，由自动控制箱控制整套系统的运动过程。

该装置的动作原理是：当有机车通过时，就会触发安装在轨道上PLC装置，该装置就是发出声光报警器报警，同时，启动电机，驱动安全门，自行关闭。安全门两侧装设定位磁铁与道口安全门行程限位传感器，关门到位时，到位传感器发出信号，安全门停止移动并停止报警。电机车通过道口后，门自动打开。

    如果，在行车的过程中，有行人在道口中间，安装在道口两侧的红外传感器，会发出动作信号，安全门暂停关闭，并发出报警，提示电机车等待。行人通过道口后，信号消失，安全门继续关闭，安全门关闭后，电机车通行。

    这套装置具有控制精度高，系统稳定可靠，安装方便，灵活性强，应用面广，投入费用低，有效防止机车运行通过平交道口发生人车碰撞事故，保障了机车运行与来往的行人安全。
